 談一談物理上行控制信道(PUCCH)
sunliyong
金牌會員
鎵嬫満鍙風爜宸查獙璇? style=


 發短消息    關注Ta

積分 8003
帖子 1517
威望 1837077 個
禮品券 753 個
專家指數 418
注冊 2014-11-11
專業方向  通信工程
回答問題數 0
回答被采納數 0
回答采納率 0%
  大 中 小
發表于 2014-12-08 09:22:22  只看樓主  QQ
PUCCH是物理上行控制信道，它主要發送上行的控制信息。當沒有PUSCH時，UE用PUCCH發送ACK/NAK，CQI， RI,調度請求SR等信息，當有PUSCH時，在PUSCH上發送這些信息。

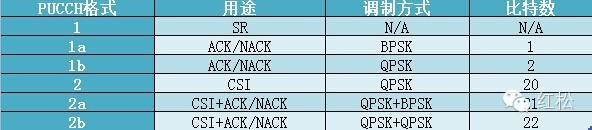

PUCCH的發送格式有6種，如下圖：
由圖可以看出，如果只是發調度請求信息，那么可以用格式1，如果需要發送ACK/NACK信息，就需要用格式1a或者1b，如果需要發送CQI等信息，則需要采用格式2或者2a或者2b。格式1a對應于單小區單碼字的情形，格式1b對應于單小區雙碼字的情形。類似的情況在2a和2b中也存在，2a對應于單小區單碼字，2b對應于單小區雙碼字的情形，且2a和2b只應用于常規CP。
ENB根據信息在PUCCH中的位置可以知道某個UE收到的PUCCH信息是什么信息。根據UE配置的SR resource index，可以知道PUCCH中RB的位置，那么ENB可以了解當前UE是否發送了調度請求；ACK/NACK也一樣，跟PDCCH中的CCE的位置有關，ENB在哪個CCE下發了該UE的下行調度信息，于是就知道PUCCH在什么地方去接收ACK/NACK。
以上，我們說了PUCCH需要調度的信息，包括SR，ACK/NACK以及CSI（CQI,PMI,RI），相比于下行的DCI來說，上行UCI需要傳的東西少很多，比如下行特有的DAI，SRS請求等都不需要傳，還有一些如HARQ的RV，NDI,TBS等，ENB也是事先知道的，不需要上行來反饋。
對于PUCCH來說，有幾個限制條件：
  • 每個UE在一個TTI內只能發送一條PUCCH
  • TDD格式中，特殊子幀不能發送PUCCH
  • PUCCH和PUSCH不能同時發送（截至R9版本，R10版本有改動，特定條件下允許）

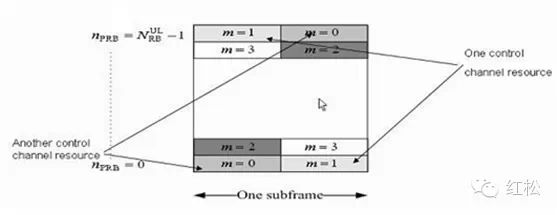

最后，我們來看一下PUCCH的位置：

PUCCH在頻域的兩個邊帶發送，PUSCH在中間發送，有利于實現上行跳頻（時隙間跳頻），實現頻率分集，且不會打散上行頻譜。
