實用無線充電器設計[附電路圖]

發布: 2012-10-31 22:52 | 作者: | 來源: OFweek電子工程網 | 字體:  小  中  大

相關專題： 無線

　　基本功能是通過線圈將電能以無線方式傳輸給電池。只需把電池和接收設備放在充電平臺上即可對其進行充電。實驗證明．雖然該系統還不能充電于無形之中．但已能做到將多個校電器放置于同一充電平臺上同時充電。免去接線的煩惱。

　　1 無線充電器原理與結構

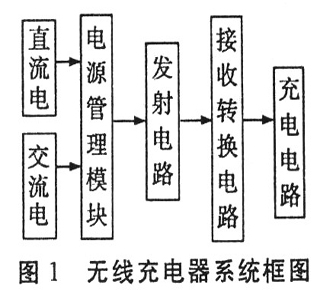

　　無線充電系統主要采用電磁感應原理，通過線圈進行能量耦合實現能量的傳遞。如圖1所示，系統工作時輸入端將交流市電經全橋整流電路變換成直流電，或用 24V直流電端直接為系統供電。經過電源管理模塊后輸出的直流電通過2M有源晶振逆變轉換成高頻交流電供給初級繞組。通過2個電感線圈耦合能量，次級線圈輸出的電流經接受轉換電路變化成直流電為電池充電。

　　

　　

1  2  3
