下一代GSM產品助推移動網絡融合演進

在過去的20年，無線通信技術取得了空前的高速發展，各種制式和標準應運而生，3G業務在全球范圍內還遠未站穩腳跟，4G的腳步又已依稀可聞，傳統的2G似乎快要過時了。

可一個不可忽視的事實是：GSM技術自1982年開始成為歐洲電信標準以來，GSM網絡的簽約用戶已經占總體移動用戶的83％以上，到2010年全球GSM用戶更將達到30億。對絕大多數移動運營商而言，看似快要過時的2G仍然是其最可靠的收入來源。擁有龐大用戶群的GSM網絡如何平滑演進并可持續發展更是GSM運營商所關心的問題，并必然也是移動網絡發展討論的核心主題。目前，中興通訊推出的下一代GSM網絡產品具備多項豐富和先進的性能特征，為移動通信網絡融合和演進注入新活力。

內外因成熟推動移動通信發展

3G/4G移動通信技術發展至今超過十年，但給人類移動通信帶來的變化并沒有預期的那么迅速。一個重要原因是以往移動通信設備巨頭掌握著領先的技術，一方面產品成本難以下降，一方面為了保持存量市場的擴容利潤優勢，延后新產品推出的時間，使網絡運營成本維持于較高水平。加之各區域政府牌照發放的限制和復雜的利益管制原因，新技術的產業鏈并沒有完全成熟。

近年來，中國廠商在GSM通信領域異軍突起。在全球新增市場份額迅速增加，中國廠商領導的一股新網絡勢力逐漸強大，給移動通信領域帶來的變化非常明顯。 此外，中國廠商敢于創新，勇于拼搏的精神，給新技術新產品的研發和成熟發展帶來強大動力，讓老牌廠商巨頭刮目相看，成為打破原有通信設備廠家利益格局的新軍。

2008年，中興通訊等廠家率先引入SDR技術理念研發新產品，推動移動通信網絡演進和融合，無疑對GSM網絡的發展帶來了新的思路。此外，2008年年底，中國對電信運營商實行重組，并明確3G牌照發放時間表。這一舉動，無疑使中國移動通信這樣的大市場在全球移動通信市場驚奇巨大波浪。

在中國廠商新技術新產品逐步成熟、國內政策環境逐步成熟和運營商集體響應的大背景下，2009年，新網絡將橫空出世，給國人生活帶來煥然一新的奇妙體驗。

GSM網絡演進策略

基于移動運營商這個角度來說，GSM的網絡融合演進策略主要基于以下幾點考慮：

第一，終端用戶消費習慣和數據業務發展規劃。對現網GSM網絡用戶消費習慣和收入水平發展規劃合理的數據業務發展計劃，將GSM網絡分區實行擴容和升級。

第二，GSM網絡的融合演進要節省網絡設備的投資（降低CAPEX）。利用先進的技術改造，使得運營商能充分利用現網中的硬件設備，并通過軟件設備或部分改造支持后續的演進技術，要能夠充分實現資源的共享。

第三，GSM網絡的融合演進要節省網絡的運行維護成本（降低OPEX）。要通過技術改造簡化網絡結構，同時降低功耗；并通過BSS IP化改造使用高效的IP傳輸，來簡化基站傳輸，降低運維成本。

第四，未來網絡性能增強和擴容升級復雜性。在網絡升級和演進時，需充分考慮網絡設備未來擴容和升級的空間，軟件版本規劃情況和性能增強復雜性，以降低網絡后續演進的成本。

下一代GSM網絡產品

下一代GSM網絡是一個支持多制式的融合型網絡，是具備根據運營商需要可平滑演進的網絡。對于最普遍向UMTS網絡演進前景的GSM網絡而言，基站控制器BSC開始從電路交換向全I(xiàn)P架構轉變，處理能力和容量均大大增加�？赡芡�期UMTS網絡建設的興起和UMTS/GSM混合組網成為主流， BSC與UMTS RNC采用同一平臺，僅通過一定的軟硬件替換升級，就可支持對GSM BTS和UMTS NodeB的同時管理。

同時，高速處理技術和架構的改進大幅度提高了基站的集成度，基帶處理共享、小體積大容量基站成為可能。基站的種類也進一步豐富，接口IP化成為趨勢；多載波、多�；�站應運而生，適合靈活的多種組網方式。

而隨著后續GSM的演進，下一代GSM網絡又會是怎樣的一番天地呢？以中興通訊為例，中興通訊目前推廣的下一代GSM網絡具備如下典型特征：

基于SDR（Software Definition Radio）軟件無線電技術統一平臺。

軟件無線電是指可用軟件進行重配置和重編程的、靈活的、多業務、多標準、多頻段無線電系統的新興技術。在盡可能靠近天線的地方利用軟件來調制解調無線信號。

軟件無線電的實現，使在保持GSM空中幀格式和頻帶的情況下實現更先進的調制解調技術、多址方法成為可能。不用更換基站硬件，就可平滑升級，保持投資。

隨著接口標準化和模塊化進程，多�；�站將成為主流。

廣泛采用分布式基站理念

目前主要有兩種突破性的多天線架構：自適“智能”天線系統和多輸入多輸出（MIMO）系統。智能天線技術利用多根天線使波束集中在用戶這個焦點上，從而擴大蜂窩面積，降低干擾，并提高頻率復用率（面向一個用戶的頻率更容易在其它輻照方向被復用）。

分布式基站---遠程射頻單元（RRU）將射頻信號傳送至天線，并通過可靠和無損的鏈路將一個或多個RRU連接至基站機房。遠程射頻單元和多天線技術相得益彰，以智能天線為例，該天線系統對天線安裝位置相當敏感，現有的基站站址可能不是最佳位置。有了RRU架構，運營商就能輕松優化天線安裝位置和網絡部署。

更高密度、更小體積、更低功耗的基站產品

隨著空中接口速率的不斷提升，集成度進一步提高，高效率功放技術的發展，將出現更高密度的載頻模塊和寬帶多載波模塊，具有范圍更廣的應用靈活度，并支持高速數據業務及支持多無線網絡的融合方向發展。

基站控制器支持大容量、全I(xiàn)P、ATCA架構，多模融合是其主要的特征。全I(xiàn)P架構的通用接入網絡資源管理器可以實現對多種授權無線接入如GSM/WCDMA/TDSCDMA/CDMA2000等和非授權無線接入如WiFi/WiMAX等的接入進行統一管理和資源調度。

網絡扁平化特征

更進一步的演化是傳統的BSS分級架構將變成IP基站和接入網關構成的接入網結構。IP基站除了具有原來BTS的功能外，還承擔了原來BSC的大部分功能。BSS架構的扁平化對減小網絡時延，降低CAPEX和OPEX，提高網絡擴展性、提升新業務提供能力等方面具有得天獨厚的優勢。

自規劃、自配置、自優化

隨著網絡的扁平化，運營商對網絡的自規劃、自配置、自優化的需求也逐漸顯現。即要求基站在架設后可以自動測量、感知周圍的無線環境和網絡環境，自動配置系統參數、自動組成網絡。

中興通訊下一代的GSM網絡將是一個高度集成、綠色環保、多制式共融合、靈活組網、平滑演進的無線網環境。

下一代GSM產品適應3G新形勢

SDR技術無疑給GSM帶來了平滑演進的轉機。下一代GSM網絡產品能通過真正的統一的硬件平臺實現多種無線技術，各種技術、制式平滑融合和演進，無疑在保護原有投資的同時還將靈活地面向未來。

2008年年底，中興通訊率先在業界發布基于最新的多載波數字信號處理技術推出的新一代多模無線射頻拉遠單元ZXSDR系列產品。該產品基于先進的SDR設計理念，能夠通過軟件加載實現對不同無線制式的支持。對擁有不同網絡牌照的運營商可提供不同型號的產品，各型號的硬件平臺完全相同，且可以平滑升級支持其他技術，使運營商網絡演進成本大大降低。

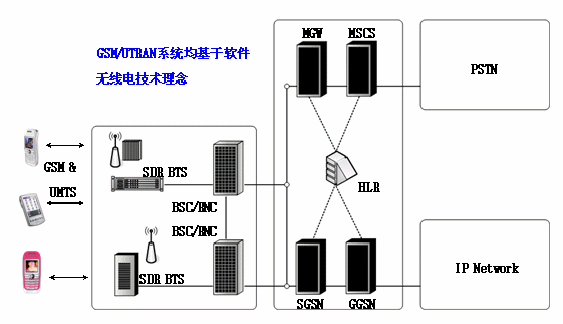

在中興通訊的GERAN/UTRAN多�；�站中， GERAN和UTRAN無線網絡合二為一，大大節省網絡建設成本。圖1所示為GERAN/UTRAN混合組網方式。

中興通訊基于SDR技術理念的GSM/UMTS多�；�站組網方式

2009年中興通訊基于SDR技術的多�；�站產品將正式在香港CSL商用。事實證明，GSM的生命周期遠沒有結束，SDR技術必將帶動GSM網絡順利邁向未來。
