WiMAX媒體接入控制協議研究與系統設計

摘要　文章首先對IEEE 802.16 MAC協議控制平面關鍵技術進行分析，然后介紹靈活可移植的WiMAX MAC軟件系統FPWiMAC的設計，最后給出了FPWiMAC的測試情況。測試結果表明，F(xiàn)PWiMAC功能齊全，性能優良，并且符合IEEE 802.16標準組和WiMAX論壇制定的一系列標準和規范。

1、引言

隨著通信技術的發展和新業務的出現，通信領域呈現出寬帶移動化和移動寬帶化的趨勢，寬帶性和移動性成為下一代通信網絡的兩個重要特征。在這樣的背景下，IEEE 802.16標準組和WiMAX論壇共同推出了寬帶無線城域網（BWMAN，Broadband Wireless Metropolitan Area Networks）。

IEEE 802.16d和802.16e是BWMAN無線接入部分（BWA，Broadband Wireless Access System）的空中接口協議，定義了固定和移動BWA系統的媒體接入控制層（MAC，Media Access Control）和物理層（PHY，Physical Layer）規范。本文對IEEE 802.16d/e協議的MAC層技術進行分析研究。

2、802.16 MAC協議研究

IEEE 802.16無線接入網絡包括802.16d基站（BS，Base Station）、802.16d用戶站（SS，Subscriber Station）、802.16e基站和802.16e移動臺（MS，Mobile Station）4個網絡實體。下文中，802.16d和802.16e基站被統稱為基站，用戶站和移動臺被統稱為終端。

由于篇幅限制，本文只涉及PHY層采用正交頻分多址接入（OFDMA，Orthogonal Frequency Division Multiple Access）模式和MAC層采用點對多點（PMP，Point-to-Multipoint）模式的規范，對MAC層控制平面中的入網控制、連接管理和帶寬分配等關鍵技術進行分析。

2.1　入網控制

終端競爭接入成功后，進入入網過程，以注冊到網絡，使用網絡服務。入網過程包括初始測距、基本能力協商、密鑰交換和注冊4個步驟。

（1）初始測距

基站收到測距請求CDMA（Code Division Multiple Access）碼后，向終端廣播測距應答（RNG-RSP，Ranging Response）消息和包含CDMA Allocation IE（用于描述分配給終端的專用于發送測距請求的上行控制信道）的UL-MAP消息。終端根據RNG-RSP中的指示調整頻率偏移、時間偏移和功率偏移，在上行控制信道上發送測距請求消息（RNG-REQ，Ranging Request）�；�站收到RNG-REQ消息后為終端分配兩個專用控制信道（用于后續信令的發送），將信道分配信息通過RNG-RSP單播告知終端。

（2）基本能力協商

終端收到單播給自己的RNG-RSP，從中獲知可以使用的專用控制信道后，將支持的基本能力參數包含在基本能力請求消息（SBC-REQ，SS Basic Capability Request）中發送給基站�；�站收到SBC-REQ后，進行能力參數對比，將雙方都支持的能力參數包含在基本能力應答消息（SBC-RSP，SS Basic Capability Response）中單播告知終端。終端解析SBC-RSP，從而確定在以后的通信過程中應該使用的能力參數。

（3）密鑰交換

完成基本能力協商過程后，終端將安全參數包含在密鑰管理請求消息（PKM-REQ，PKM Request）中發送給基站。基站收到PKM-REQ后，對終端進行認證，并確定在以后通信過程中使用的密鑰等安全參數。協商完畢的安全參數被包含在密鑰管理應答消息（PKM-RSP，PKM Response）中單播告知終端。只有通過認證的終端才被授權進行注冊過程。

（4）注冊

通過認證并完成密鑰交換后，終端將支持的高級能力參數包含在注冊請求消息（REG-REQ，Registration Request）中發送給基站�；�站收到REG-REQ后，對比能力參數，將雙方都支持的高級能力參數包含在注冊應答消息（REG-RSP，Registration Response）中單播告知終端。若該終端為可管理終端，基站為其分配一個專用控制信道，用于傳輸IP地址、時間同步信息和配置文件等上層數據。只有注冊成功的終端才能使用網絡服務。

2.2　連接管理

802.16接入網是面向連接的，終端和基站之間使用連接來傳輸各種控制信令和用戶數據。傳輸控制信令的連接被稱為信令連接，傳輸用戶數據的連接被稱為數據連接。每個連接由一個16位的連接標識符CID（Connection Identifier）進行標識。

信令連接在MAC層又被稱為管理連接。管理連接可以分為三類：基本管理連接、主管理連接和次管理連接。數據連接在MAC層又被稱為傳輸連接。傳輸連接對應的連接標識符被稱為傳輸CID（Transport CID）。上層業務數據在匯聚子層被映射到傳輸CID上進行傳輸。

服務流是802.16系統中實現服務質量（QoS，Quality of Service）保證的重要機制。一條提供特定QoS的單向數據包流被定義為一條服務流。每條服務流由一個32位的服務流標識符SFID（Service Flow Identifier）進行標識。

服務流可以分為三類：指派（Provisioned）服務流、接納（Admitted）服務流和激活（Active）服務流。接納服務流通過了系統的接納控制，系統為其預留帶寬資源，但并不能直接用于傳輸數據，只有轉變?yōu)榧せ罘��?wù)流后才能傳輸數據。一條接納或激活服務流與一條連接唯一對應，服務流的QoS保證就成為連接的QoS保證。

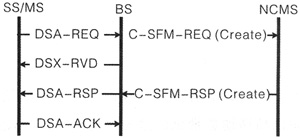

服務流管理操作通過動態服務流管理過程完成。動態服務流管理包括動態服務流添加（DSA，Dynamic Service Addition）、　修改（DSC，Dynamic Service Change）和刪除（Dynamic Service Deletion）三個過程。一個通過DSA過程建立的服務流，可以通過DSC過程進行修改，使用完畢后可以通過DSD過程進行刪除。圖1給出了動態服務流建立過程的信令流程。

圖1　動態服務流建立過程

2.3　帶寬分配

連接與服務流提供了一種有服務質量保證的數據傳輸機制。要將用戶數據按照所期望的服務質量進行傳輸，必須為連接分配相應的帶寬。帶寬分配在基站和終端上分別進行�；�站帶寬分配包括下行和上行帶寬分配，下行帶寬分配由下行調度器完成，上行帶寬分配由上行調度器完成。終端帶寬分配由分組調度器和帶寬請求生成器完成。圖2顯示了802.16系統中的帶寬分配框架。

圖2　802.16帶寬分配框架

3、FPWiMAC系統設計

在對協議進行深入分析和研究的基礎上，我們設計了IEEE 802.16MAC層關鍵算法和一個靈活可移植的WiMAX MAC軟件系統FPWiMAC（Flexible and Portable WiMAX Medium Access Control System）。

FPWiMAC面向研究機構和設備生產商而設計，其設計目標包括：

（1）高度可移植性：MAC軟件核心部分獨立于操作系統、物理層實現和硬件平臺。

（2）靈活性：方便算法實現和驗證。

（3）可擴展性：方便加入新功能。

（4）穩定性和高性能：面向商用，用于設備生產商二次開發或直接集成到設備中。

為了達到上述目標，F(xiàn)PWiMAC被設計為由一個靈活健壯的框架和一系列高性能算法構成。由于篇幅限制，本文不對算法進行介紹，下面僅介紹系統設計中的幾項關鍵技術。

3.1　軟件層次結構

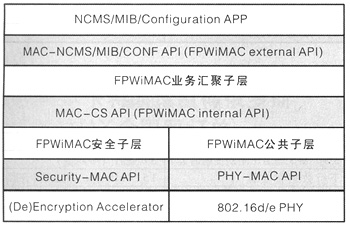

圖3給出了FPWiMAC的軟件層次結構。

圖3　FPWiMAC軟件層次結構

3.2　操作系統抽象層和物理層管理子系統

FPWiMAC使用操作系統抽象層和物理層管理子系統兩個概念來實現高度可移植性，如圖4所示。操作系統抽象層使用多個OS封裝器屏蔽操作系統特定數據結構和函數接口，使FPWiMAC核心部分能透明地訪問特定接口。物理層管理子系統使用PHY適配器屏蔽底層硬件平臺和物理層實現的細節，使FPWiMAC核心部分能透明地使用物理平臺提供的服務。

圖4　OS封裝器和PHY適配器

3.3　核心數據庫和算法庫

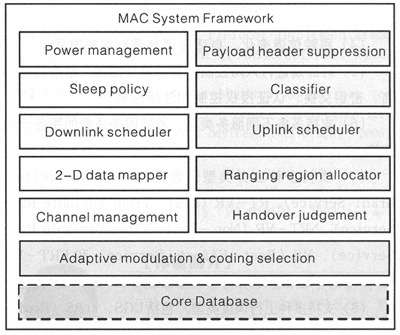

FPWiMAC使用核心數據庫和算法庫來實現靈活性和可擴展性，如圖5所示。核心數據庫用于保存管理平面、控制平面和數據平面的各種信息。算法庫用于封裝MAC層各種關鍵算法，只需按照預定義的庫接口實現某一算法，便能在FPWiMAC中對該算法進行驗證，而無需了解FPWiMAC其它部分的實現細節。

圖5　核心數據庫與算法庫

4、FPWiMAC測試結果

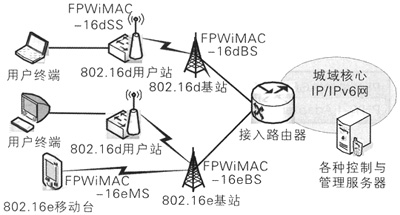

我們實現了用于16d/16e基站和終端的4個軟件系統：FPWiMAC-16dBS，F(xiàn)PWiMAC-16dSS，F(xiàn)PWiMAC-16eBS和FPWiMAC-16eMS。基于FPWiMAC軟件系統與相關的物理平臺，我們設計并開發了WiMAX基站和終端原型系統，將原型系統構成試驗網絡，對FPWiMAC進行了測試。測試場景如圖6所示。下面給出部分測試結果。

圖6　測試場景示意圖

4.1　功能測試

測試表明，F(xiàn)PWiMAC包含但不限于如下功能：

（1）802.16d BS允許多個802.16d SS同時接入，802.16e BS允許多個802.16d SS和802.16e MS同時接入；

（2）支持CDMA初始測距、CDMA周期性測距、CDMA切換測距和CDMA帶寬請求；

（3）支持快速信道反饋，根據信道測量和報告結果對信道進行管理；

（4）跟蹤信道變化，自適應調整調制編碼方式；

（5）對終端進行入網控制，包括測距控制、基本能力協商、密鑰交換、認證授權控制和注冊控制；

（6）支持多條不同服務類型、不同服務質量的服務流和連接；

（7）支持多種業務類型，包括UGS（Unsolicited Grant Service）、RT-VR（Real-Time Variable Rate Service）、NRT-VR（Non-Real-Time Variable Rate Service）、BE（Best Effort Service）和ERT-VR（Extended Real-Time Variable Rate Service）；

（8）支持多種上行調度類型，包括UGS、rtPS（Realtime Polling Service）、nrtPS（Non-real-time Polling Service）、BE和ertPS（Extended rtPS）；

（9）支持BS和SS/MS主動發起的服務流建立/修改/刪除操作；

（10）支持頭壓縮和業務快速分類；

（11）支持異種業務的不同調度方法和帶寬分配方法；

（12）支持同種業務的不同服務質量需求；

（13）支持多種服務質量參數，包括業務優先級、時延和最小速率等；

（14）根據帶寬分配情況，對協議數據單元SDU進行分片、打包和填充；

（15）支持自動重傳請求ARO和HARQ；

（16）支持功率控制、休眠模式和空閑模式；

（17）支持移動性管理、硬切換和多種切換策略；

（18）支持802.16f/802.16iMIB庫和802.16g管理接口；

（19）同時支持IPv4業務和IPv6業務；

（20）同時支持網絡層路由和鏈路層交換。

4.2　性能測試

（1）參數配置（見表1）

表1　參數配置

表2　測試結果

4.3　一致性測試

（1）遵循IEEE 802.16d-2004標準[1]、IEEE 802.16e-2005標準[2]和IEEE 802.16修訂草案[3]；

（2）支持IEEE 802.16f[4]、802.16i[5]和IEEE 802.16g[6]標準草案；

（3）符合WiMAX論壇系統配置標準[7]、協議一致性測試標準[8]和互操作性標準[9，10，11]。

5、總結與展望

本文在對寬帶無線城域網絡IEEE 802.16MAC協議進行分析研究的基礎上，　設計了一個靈活可移植的FPWiMAC軟件系統。我們實現了用于WiMAX基站、用戶站和移動臺的4個MAC軟件系統，并在開發的設備原型系統上構建了試驗網絡。試驗測試結果表明，PPWiMAC軟件系統功能齊全、性能優良、符合標準，并具有良好的健壯性、可靠性、穩定性、易移植性、易擴展性和靈活性。目前，F(xiàn)PWiMAC軟件已被國內外多家研究機構和設備生產商購買。

基于單天線FPWiMAC軟件系統，我們正在研制適用于多天線系統的MIMO-FPWiMA。MIMO-FPWiMAC針對多輸入多輸出天線系統（MIMO，Multiple Input and Multiple Out put），將應用于大規模高端無線接入設備。
