紅外接近感應是一種非接觸式手勢接近滾軸技術，讓使用者無需實際觸摸，只要利用簡單的手勢便能操縱，就能使電子裝置快速感測到使用者的接近。該技術也越來越多地應用于多種消費電子設備，如手機，計算機和其他家用電子產品。但目前市場上大多數的接近傳感器探測的距離較短，一般為1~10cm，而紅外線LED主要是屬于長時間的多脈沖模式發射紅外線導致功耗相當大，且造成了很大程度上的浪費。
針對紅外接近傳感，美國的Silicon Laboratories（簡稱：Silicon Labs）公司在原來Si1120的基礎上又推出了一款Si1143的高靈敏紅外接近傳感器，不但在遠距探測和低功耗方面表現出色，同時還增加了SMBus的通信接口，帶三個LED驅動，在應用上更具靈活性。
一、 Silicon Labs公司的紅外接近傳感系列

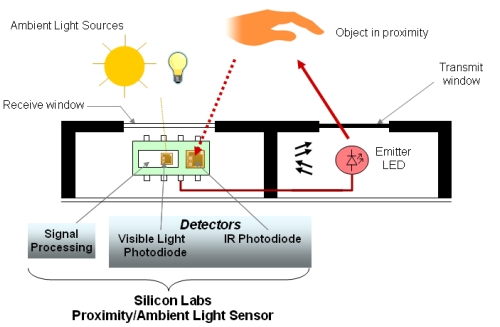

Si1143 紅外接近傳感器包括三個紅外LED驅動器，紅外線光電二極管，一個環境光傳感器和控制邏輯IC組成，外部的發射LED可以根據用戶的需要靈活安裝和配置。如圖1所示。
圖1
工作原理
Si1143自帶三個紅外LED 驅動，主控MCU可通過I2C接口對其進行功能控制，當LED發射的紅外線經過接近物體反射后被內置的紅外線光電二極管接收，然后進行模擬數字轉換將光強信號轉換為數字信號，計算后的數值可與設定的門限值相比較，如果超過設定的門限值則從INT口輸出中斷信號給主MCU，通過相應的軟件實現具體操作功能。例如，手機應用程序可能會允許用戶在改變手指對手機的距離時實現地圖的縮放，或者是拖動地圖等功能。

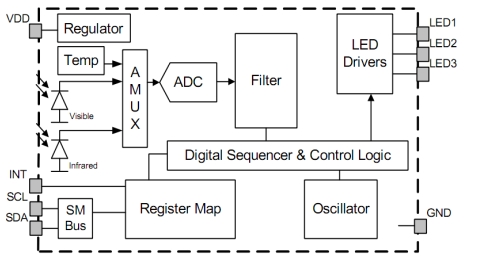

圖2 Si1143的內部框圖

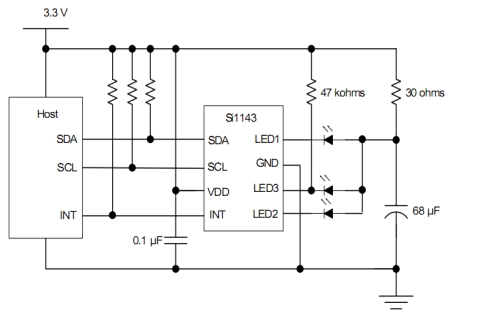

圖3 Si1143的應用原理圖
