全球半導體供應鏈評估：中國什么水平？

先進的計算機芯片不僅推動了軍事能力的發展，也推動了經濟和科學的發展。這些芯片由復雜的供應鏈生產，而這些供應鏈的全球分布和相關能力在各國的分布對未來的技術競爭和國際安全具有重大影響。然而，供應鏈的復雜性和不透明性使政策制定變得困難。要避免不可預測的危害，就需要詳細了解整個供應鏈以及該供應鏈各環節的國家競爭力。

為了幫助決策者了解全球半導體供應鏈，我們將這些供應鏈拆分開來看，并識別出與決策者最相關的特征，因?yàn)樗鼈円�么提供了技術控制的潛在目標，要么限制了可用的政策。CSET雜志的另一期簡報題為“美國《半導體出口到中國:當前的政策和趨勢》概述了目前如何對半導體供應鏈實施出口控制。CSET的配套政策簡報題為“確保半導體供應鏈”和“中國在半導體制造設備方面的進步”，根據本文的分析提供了政策建議，以維持美國和盟國的優勢。

美國及其盟友是全球半導體供應鏈的領導者，而中國大陸相對落后。美國半導體產業貢獻了全球半導體供應鏈總價值的39%。美國的盟國和地區——日本、歐洲(特別是荷蘭、英國和德國)、中國臺灣和韓國——總共貢獻了53%。這些國家和地區在幾乎每個供應鏈環節上都享有競爭優勢。雖然中國大陸的貢獻僅為6%，但它正在許多領域迅速發展能力，并可能試圖重新配置有利于自己的供應鏈，從而影響國家和國際安全。

在高層次上，半導體供應鏈包括研發、生產、生產投入和最終使用的分銷。研發支撐著所有的生產及其投入。半導體生產包括三個部分:(1)設計，(2)制造，(3)封測(ATP)。生產依賴于供應鏈的相關元素:半導體制造設備(SME)、材料(包括形成芯片的“晶片”)、設計軟件(稱為電子設計自動化，或EDA，軟件)和與芯片設計相關的知識產權(稱為核心IP)。這一過程中價值最高、技術最復雜的部分是生產的設計和制造環節，以及供應鏈中的SME部分。雖然是在供應鏈中占據很小，但EDA和核心IP也很關鍵，這需要大量的專業知識。而ATP是一種勞動密集型行業，進入門檻最低。

美國及其盟友專注于不同的供應鏈領域。美國在研發方面占據主導地位，在各個領域都擁有強大的能力。然而，它缺乏某些關鍵子部門的企業，特別是光刻工具(SME中最昂貴和最復雜的形式)和最先進的芯片工廠(特別是為第三方制造芯片的“代工廠”)。韓國幾乎參與所有生產步驟，也生產大量的材料和一些半導體設備。臺灣在最先進的制造和ATP方面占主導地位，并生產一些材料。相比之下，日本專注于半導體設備和材料，并生產許多較老的技術半導體。同時歐洲(特別是荷蘭、英國和德國)，專門從事半導體設備(特別是光刻工具)、材料和核心IP。

中國大陸在一些領域取得了進步，但在另一些領域仍存在困難。中國大陸在封測、組裝和封裝工具以及原材料方面最強大。在政府的支持下，其在設計和制造方面正在取得進展。然而，中國在生產投入方面舉步維艱:半導體設備、EDA、核心IP和某些用于制造業的材料。

引言與概述

價值5000億美元的半導體供應鏈?zhǔn)鞘澜缟献顝?fù)雜的供應鏈之一。單個計算機芯片的生產通常需要1000多個步驟，通過國際邊界70次或更多次，才能到達最終客戶手中、為了避免不可預測的傷害，政策制定者必須了解各個行業的供應鏈和國家競爭力。本報告旨在提供這樣的評估。雖然它描繪了所有關鍵國家和地區的國家競爭力，但它關注的是中國在各個領域的發展。除特別說明外，本報告的數據是截至2019年的數據，國家和地區的市場份額是基于公司總部，而不是運營地點。然而，公司總部可能無法充分體現國家的競爭力。例如，許多美國公司在中國和其他國家保留了大量業務。

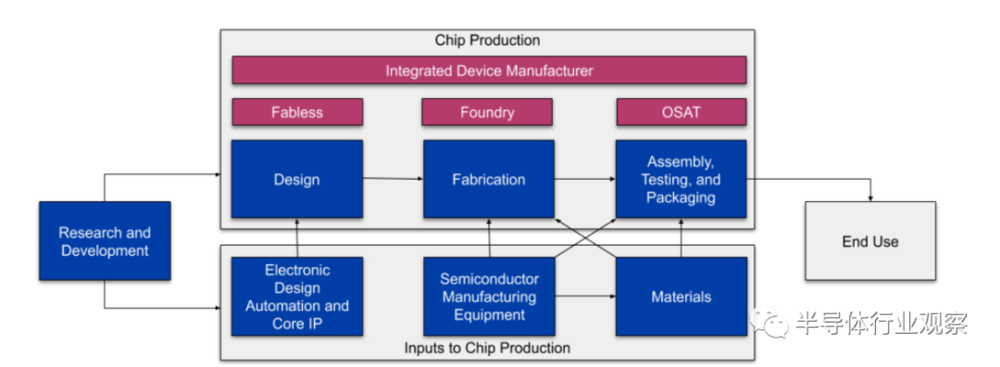

總體來看，供應鏈主要包括七個部分(圖1)。

圖1：半導體供應鏈

*注:藍色:供應鏈各個環節;紫色:生產的商業模式

研發推動了供應鏈的各個環節。它包括基礎技術的競爭前探索性研究和直接推進半導體技術前沿的競爭研究。

生產需要三個主要步驟:設計、制造、封測(ATP)。這些步驟要么發生在一個單獨的公司——銷售芯片的集成設備制造商(IDM)——要么發生在單獨的公司，沒有晶圓廠的公司設計和銷售芯片，交給代工公司來做，從外包的半導體組裝和測試(OSAT)公司購買封測服務。生產需要幾個其他輔助:材料、半導體制造設備(SME)、電子設計自動化(EDA)和核心知識產權(IP)。下面是生產步驟的總結，以及它們?nèi)绾问褂眠@些輔助部分。

設計包括規范、邏輯設計、物理設計以及確認和驗證。規范決定了芯片應該如何在使用它的系統中操作。邏輯設計創建一個相互連接的電子元件的原理圖模型。物理設計將這個模型轉化為電子組件和互連(連接組件的電線)的物理布局。確認和驗證確�；�于設計的芯片能夠按預期運行。EDA是用來設計芯片的軟件。

直到20世紀70年代，芯片中幾乎沒有電子元件，工程師們都是手工繪制設計。今天，芯片包括數十億相互連接的晶體管和其他電子元件。為了解決這些復雜的元件，芯片設計者使用EDA軟件的自動設計工具。核心IP由設計的可重用模塊化部分組成，允許設計公司授權并將其納入設計中。

制造依靠半導體設備和材料將設計變成芯片。首先，一個熔爐形成一個硅圓柱體(或其他半導體材料)，然后將其切割成圓盤狀晶圓片(圖2中的第一張圖像)。晶圓廠通過兩個步驟在這些晶圓片上制造芯片:在硅的材料層中形成晶體管和其他電子設備;以及在硅上面的絕緣層中形成電氣設備之間的金屬互連。電氣設備和互連線一起構成電路。一個芯片可能總共包含幾十層。下面是一個如何形成一個單層的例子。

首先，“沉積”工具添加一層材料，將形成一個新的永久層的基礎。然后，一種叫做“光蝕刻”的過程在該層中繪制電路圖案，首先在沉積的材料上涂上一層“光刻膠”。一個光刻工具讓光通過一個“光掩膜”——一個帶有電路圖案的透明板——把圖案轉移到光刻膠上。(光罩本身是用光刻工具制作的。)光根據電路圖案溶解部分光刻膠。

“蝕刻”工具將光刻膠中新創建的圖案雕刻到光刻膠下面的永久層。隨后，光刻膠被移除，蝕刻材料從層中清除。(其他時候，不是蝕刻，而是用一種叫做“離子注入”的過程將原子嵌入到層中。)然后，完成的層被壓平(這個過程被稱為“化學機械壓平”)，允許添加新的層，然后這個過程又開始。在整個制造過程中，“制程控制”工具檢查晶圓及其層，以確保沒有錯誤。

組裝、測試和封裝開始于切割一個成品晶圓(在制造后以網格模式包含數十個晶圓(圖2中的第二個圖像))到單獨的晶圓。每個芯片都安裝在一個有電線的框架上，該框架將芯片與外部設備連接起來，并封裝在一個保護外殼中。這將產生一個邊緣有金屬針的深灰色矩形的最終外觀(圖2中的第三個圖像)。該芯片還將進行測試，以確保其按照預期運行。ATP還需要各種材料。

上面的描述過度簡化了技術流程，但是傳達了涉及的高級步驟。實際上，每一個單獨的步驟都是非常復雜的，需要幾個子步驟。而制造過程的原子精度要求潔凈室沒有可能干擾芯片制造的灰塵顆粒。

最終用途涉及分布集成到芯片的產品——智能手機、筆記本電腦、服務器、通信設備和汽車等。

圖2:芯片制造過程

總部位于六個國家和地區的公司幾乎控制了整個供應鏈。表1給出了CSET對每個供應鏈段半導體價值貢獻的估計(紫色部分)。這些值加起來等于100%。各供應鏈環節的增加值計算見附錄A。它還展示了供應鏈各環節的區域市場份額(綠色)。

表1還提供了每個地區對全球供應鏈的總附加值(藍色部分)。每個值都是一個地區在所有供應鏈領域的市場份額的加權平均值。權重是每個部門的增加值加權。由于缺乏數據，表1不包括晶圓以外的fab材料(增加值4.1%)和封裝材料(增加值3.5%)。前者通常由晶圓廠購買;后者由ATP設施提供。

因此，非晶圓fab材料和封裝材料的價值分別被納入“fab”和“ATP”中。美國總體上是世界領先的，而韓國、日本、中國臺灣和歐洲(特別是荷蘭、英國和德國)在其他先進領域擁有世界領先的公司。

表1:按供應鏈各部分和公司總部分列的半導體增加值和市場份額

資料來源:CSET計算，財務報表，WSTS, SIA, SEMI, IC Insights, Yole, VLSI研究

*注:色彩強度與值的大小有關。

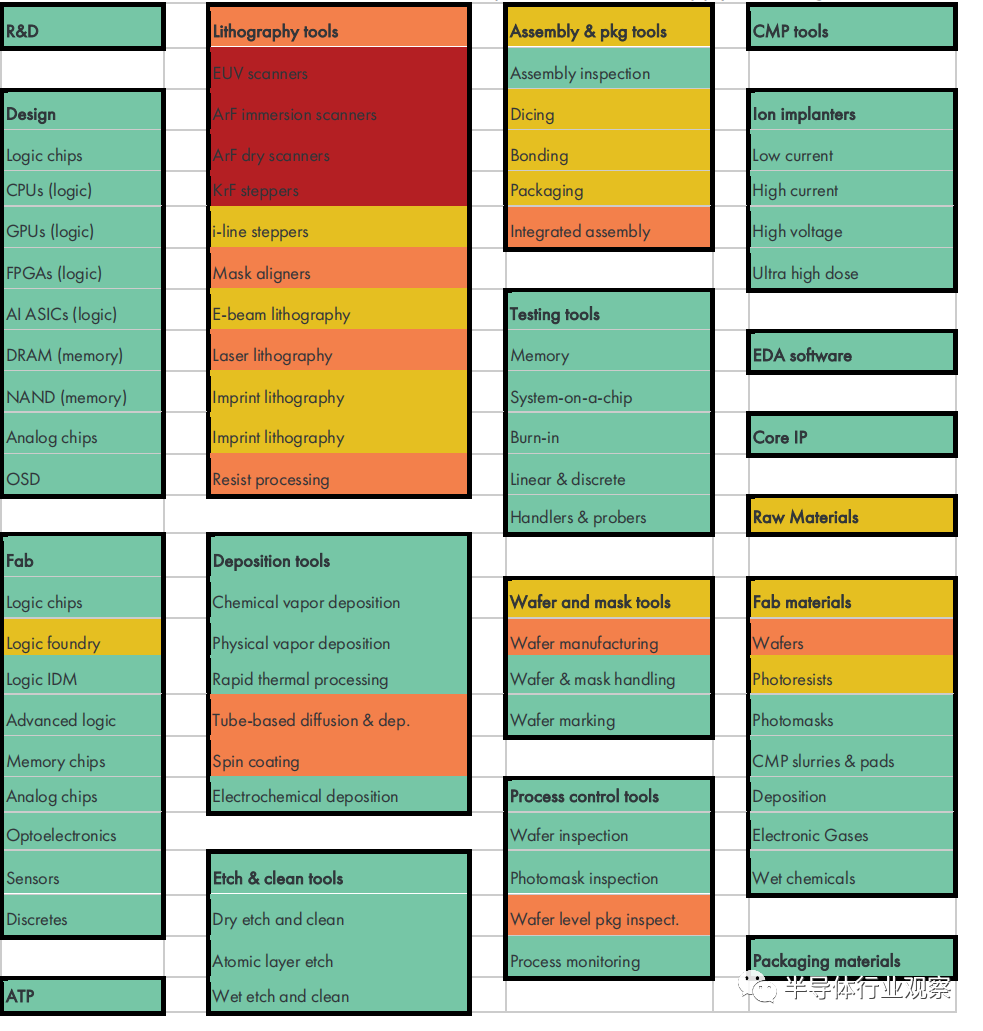

美國在大多數領域都很強大(表2)。但是值得注意的例外是如一些fab工具的生產，如光刻設備和晶圓材料等。美國也缺乏尖端的純邏輯芯片代工廠。(代工是指為第三方客戶生產芯片的工廠，這與總部位于美國的英特爾不同，后者的尖端邏輯芯片廠根據英特爾自己設計的芯片生產芯片。)然而，這些能力都是由美國的盟友主導的。總而言之，美國及其盟友在供應鏈的每一個環節都具有國際競爭力——簡而言之，如果加上盟友，表2將變成綠色。

*注:綠色:高能力(具有國際競爭力);黃色:溫和的能力;

橙色:低功能;紅色:最低限度或沒有能力;粗體:高級類別;

未加粗的:在高級類別內并列在下面的項目。根據作者的分析，如下節所總結的。

中國總體上落后，但在某些領域正在進步(表3)。中國在ATP、組裝和封裝工具以及原材料方面表現突出。它在設計、制造、CMP工具和一些蝕刻和清潔工具方面有適度和不斷增長的能力。中國在其它領域也面臨挑戰，包括多數半導體設備業。它最大的弱點是EDA，核心IP，一些芯片材料(特別是光刻膠)，領先的邏輯芯片能力，和某些SME。這些SME包括光刻工具(最重要的是，極端紫外線掃描儀和氬氣氟化物浸泡掃描儀)，制程控制工具，測試工具，原子層蝕刻，晶圓和掩模處理工具，先進沉積工具，和一些離子注入器。這些弱點——根據表3，中國的能力較低、最小或根本沒有能力——是“瓶頸”�！八鼈兩婕懊绹�(guó)及其盟國專門生產的先進芯片生產所必需的產品。

表3:中國供應鏈各環節的競爭力

*注:綠色:高能力(具有國際競爭力);黃色:溫和的能力;橙色:低功能;紅色:最低限度或沒有能力;粗體:高級類別;未加粗的:在高級類別內并列在下面的項目。根據作者的分析進行評級，如下節所總結。

以下每一節詳細介紹了每個國家和地區的國家競爭力(特別是中國)，包括研發、生產(設計、制造和ATP)、SME、EDA、核心IP和材料。(本報告沒有進一步討論半導體的分銷和最終用途。)雖然可以按順序閱讀下面的章節，但讀者可以分別查看每個章節以獲得該部分的概述。

在半導體研發方面，相比其他國家，美國處于決定性的領先地位，并將其輸送到所有其他供應鏈部門。半導體研發工作大部分是由私營企業完成的。

圖3按公司總部分列的半導體行業研發情況。從全球來看，半導體行業在2013年至2018年以每年3.6%的復合年增長率增長，2018年的研發支出為646億美元。2019年，美國半導體行業以398億美元的研發支出遙遙領先，2018年研發支出排名前10位的半導體公司中有5家是美國半導體行業。相比之下，2018年中國半導體企業在半導體研發上的支出僅為26億美元。圖3中不包括的國家在半導體行業研發中所占的比例很小。行業研發主要是私有的，但許多半導體公司與競爭對手合作進行研發。一項針對12家主要半導體公司的調查發現，有近200個研究合作項目。

圖3：2018年美國企業引領半導體行業研發

數據來源：SIA，SemiWiki

美國半導體行業的研發支出占半導體銷售額的比例最高，為16.4%，中國為8.3%（圖4）。

圖4：2019年，美國半導體企業的研發投入高于同行

數據來源：SIA

美國、韓國、日本、中國臺灣和荷蘭當局在半導體研發方面只扮演了次要角色。2019年，美國政府在半導體研發上投入了60億美元。其中17億美元直接用于半導體行業，43億美元用于相關技術領域（如工程、計算機科學、數學和物理科學）。除了直接的研發資金，許多政府還通過研發稅收減免或其他資金來補貼半導體公司——低于市場的融資和資本投資和企業收入的稅收減免——企業可以將其轉向研發。

相比之下，中國政府每年對半導體行業的補貼約為150億美元。這些補貼在接受補貼的公司收入中所占的比例是遠高于其他國家的。然而，中國的補貼在絕對值上與許多其他國家的政府提供的補貼幾乎相當，因?yàn)槿�球領先的半導體公司比中國的半導體公司產生的收入要多得多。此外，中國的研發稅收減免只是其總補貼的一小部分，從絕對值上看，比美國的研發稅收減免要小得多。

半導體產品

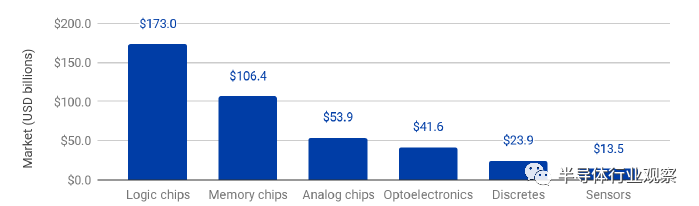

美國、韓國、歐洲、日本、中國臺灣和中國大陸是半導體設計、制造、裝配、測試和封裝的重點國家和地區。2019年，半導體擁有4123億美元的銷售額，其中數字和內存芯片占了最大的份額(圖5)。

圖5:2019年半導體市場

來源: WSTS

*注:數字芯片包括微處理器和微控制器。

半導體生產有兩種商業模式。在“集成器件制造”（IDM）模型中，同一家公司執行所有生產步驟。在“無晶圓廠+代工”（fabless+foundry）模式中，不同的公司執行不同的步驟。fabless公司設計和銷售芯片，但從代工廠購買制造服務，從外包的半導體組裝和測試(OSAT)公司購買組裝、測試和封裝服務。IDM通常生產內存芯片、模擬芯片、光電子器件、傳感器和分立器件(OSD)。這兩種模式的公司都會生產邏輯數字芯片。圖6和圖7顯示了按業務模式劃分的芯片銷售和國家/地區份額。

來源：SIA, IC Insights, Yole, CSET estimates

以下各小節分為：設計、制造和ATP的區域競爭力。每個章節合并了IDM和在fabless+foundry 模式下運營的公司的數據。

設計

美國、韓國、歐洲、日本、中國臺灣和中國大陸幾乎承擔了世界上所有的半導體設計。美國在數字和模擬芯片方面領先，韓國在存儲芯片方面領先，歐洲在分立器件方面領先。中國設計了許多數字芯片——盡管大多數芯片無法與最先進的美國芯片競爭——以及一些分立器件，同時也開始設計內存芯片(圖8和表4)(市場份額和規模是為半導體銷售，其中包括從設計以外的步驟增加的價值。然而，由于同一家公司通常設計和銷售一種半導體——即使它經常外包制造和ATP——這些市場份額與設計活動的份額密切相關。)本節重點介紹某些高端數字芯片和最常見的內存芯片。

圖8：2019年IC設計市場份額（按照類型和地區劃分）

資料來源：SIA、 IC Insights、TrendForce以及財務報表

*注:中國在 CPUs、GPUs和FPGA上的份額很小(
