基于ZigBee無線傳感器網絡的森林環境監測系統[圖]

摘要：設計了一種基于ZigBee 無線傳感器網絡的森林環境監測系統； 描述了該系統的構成原理與整體結構，以及基于CC2430 芯片的傳感器節點和網關的硬件設計和系統軟件工作流程。采用的星-簇首-路由的拓?fù)浣Y(jié)構，具有低成本、易于部署、使用壽命長等優點。森林環境監測是森林資源保護與管理的基礎，是建設現代林業、實現森林科學經營的重要保障。第七次全國森林資源清查結果顯示，僅森林的固碳釋氧、涵養水源、保育土壤等6 項生態價值就超過了10.01萬億元。此外，森林是社會、經濟發展不可或缺的資源，它作為陸地生態系統的主體，在減少溫室氣體排放中發揮著舉足輕重的作用。因此，做好森林環境監測工作對于我國可持續發展和節能減排具有重要的價值與意義。

本文設計了一種森林環境監測系統，該系統是基于ZigBee 無線傳感器網絡（wireless sensor network,WSN）,能夠?qū)崟r監測林區的大氣溫濕度及火災煙霧濃度等參數，具有監測范圍廣、部署性好、數據傳輸可靠性高、對生態環境影響小等優點，在森林環境監測中有著廣闊的應用前景。

1 ZigBee 無線傳感器網絡技術

無線傳感器網絡是部署在區域內的大量具有傳感、計算和通信能力的傳感器節點通過自組織方式構成的多跳無線網絡，是無線通信、嵌入式計算和分布式數據處理等多領域技術的交叉融合。傳感器節點通常包括處理器、存儲器、傳感器、無線通訊和電源等組件，能夠同時進行數據的采集、處理以及無線傳輸，具有低功耗、小體積等優點。傳感器節點之間分工協作，可實時感知、監測和采集分布區域內監測對象或周圍環境的信息。

ZigBee 基于IEEE 802.15.4 協議標準，是一種短距離、低速率的無線通信技術。ZigBee 采用了直接序列擴頻技術，可以工作在868MHz、915MHz 或2.4GHz 頻段。與其它無線通信技術相比，ZigBee 具有架構簡單、成本低、可靠性高、組網能力強等特點，因此，ZigBee 非常適用于無線傳感器網絡。

2 系統的組成與原理

按照功能的不同，ZigBee 定義了3 種類型的設備，即終端設備、協調器和路由器。在系統中，終端設備就是傳感器節點，節點隨機部署在森林內，配置有低成本、低功耗的微處理器，可采集大氣相對濕度、空氣溫度等環境監測參數。若干個相鄰的傳感器節點構成一個稱為簇的自組織網絡，簇中的傳感器節點又可以分為簇首和普通節點。簇首是全功能設備，主要用于數據的融合及轉發。簇首可以將所轄簇中普通節點采集到的數據發送到上層的協調器，也能將協調器接收到的信息在簇內進行廣播； 普通節點是精簡功能設備，它只能與簇首通信，即把采集到的數據跳轉至本簇的簇首。協調器的功能是建立網絡，對網絡進行管理和控制，并保存網絡的一些基本信息； 最終協調器將監測到的數據轉發到網關，經過處理后，再由網關通過GPRS 網絡將數據發送到監控中心。監控中心包括通信服務器和數據服務器，通信服務器與網關通過GPRS 網絡進行數據交換，數據服務器保存接收到的森林環境數據，并且提供了數據的管理、查詢和編輯等服務。

ZigBee 網絡主要有星狀和網狀2 種拓?fù)�。星狀拓�(fù)浣Y(jié)構簡單、使用壽命長，但是網絡覆蓋有限，并且一旦簇首節點發生故障，整個簇與網絡的連接都將中斷。與星狀拓?fù)湎啾�，網狀拓?fù)渚W(wǎng)絡覆蓋廣、可靠性高，但是結構復雜、使用壽命短。通常情況下，森林地區地形復雜、氣象多變、植被覆蓋茂密，這些不利因素會縮短ZigBee 網絡中傳感器節點的有效通信距離，或者造成節點與協調器連接中斷，導致數據丟失。為了提高ZigBee 網絡的魯棒性，避免數據丟失，系統采用星狀-簇首-路由拓?fù)浣Y(jié)構。這種分級的混合拓?fù)渚C合了以上星狀和網狀拓?fù)涞膬?yōu)點，提高了網絡的可靠性和靈活性。系統的整體結構如圖1 所示。

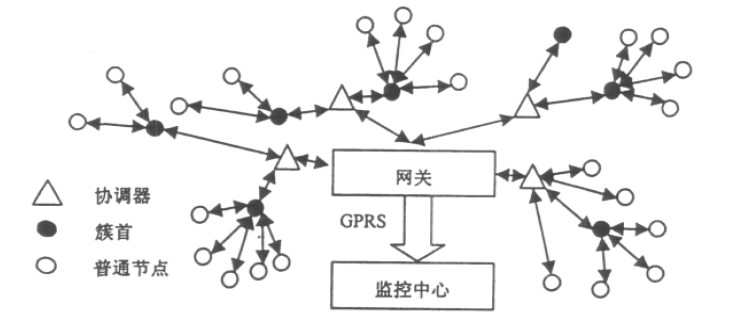

圖1 系統整體結構

3 硬件結構設計

3.1 傳感器節點設計

傳感器節點是組成ZigBee 無線傳感器網絡的基本單位，是構成無線傳感器網絡的基礎平臺。傳感器節點一般由數據采集模塊、數據處理模塊、無線通信模塊和電源模塊組成。傳感器節點的組成如圖2 所示。

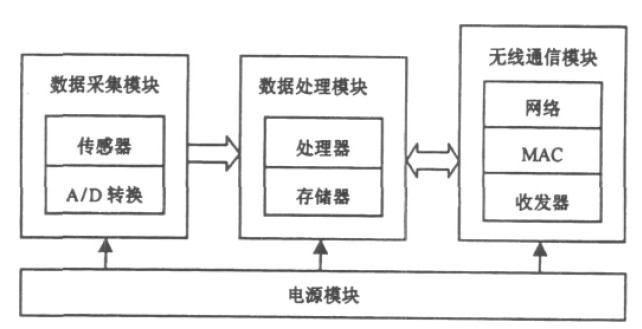

圖2 傳感器節點的組成

其中，數據采集模塊主要由溫度、濕度、煙霧濃度傳感器以及A/D 轉換器組成，負責采集區域內大氣溫濕度及當有火災發生時的煙霧濃度等數據，并且完成數據的A/D 轉換。數據處理模塊負責處理、存儲數據采集模塊得到的數據。無線通信模塊與簇首節點或協調器交換控制信息，并收發數據以及中轉其它節點發送的數據。電源模塊包括數據采集模塊、數據處理模塊以及無線通信模塊。

傳感器節點選用TI 公司生產的CC2430 作為核心器件。CC2430 集成了符合IEEE 802.15.4 標準的射頻收發器，工作于2. 4 GHz 頻段，內置了高性能、低功耗的8051 微控制器，以及14 位的A/D 轉換器。

CC2430 的靈敏度為- 91dBm,最大輸出是+ 0.6 dBm,最大傳送速率為250 Kbps,并且具有良好的抗干擾性能。CC2430 采用低電壓（2.0 - 3.6 V）供電，休眠狀態時電流消耗僅0.9 μA,從休眠模式切換到主動模式只需要15 ms. 這些特性使得CC2430 適合于能量有限但又要求長期連續工作的森林環境監測。

溫濕度傳感器（SHT11）是Sensirion 公司生產的。它采用I2C 總線的數字輸出接口，提供全校準相對溫度和濕度輸出，具有露點值計算輸出功能，可以與微控制器直接連接，具有免調試、免標定、精度高、自動休眠以及可完全浸沒水中等特點。其體積小巧、功耗低，工作電流僅550 μA.

煙霧傳感器采用半導體氣體煙霧傳感器（MS5100）. 其響應時間短、穩定性好，在較寬的濃度范圍內對煙霧、碳?xì)浠�合物和氧化物等有較高的靈敏度。

傳感器節點中的模塊均為低功耗器件，并且大部分時間節點處于休眠模式，因此電源模塊采用2 節AA 電池即可，通常可供節點工作6 個月至2 a 不等。由于簇首節點頻繁轉發數據需要耗費大量的能量，必要時可采用光電池等電源進行供電。

3.2 網關設計

網關主要用于將監測數據由ZigBee 網絡通過GPRS 網絡傳輸?shù)奖O(jiān)控中心，以及數據的處理與存儲。網關包括控制模塊、電源模塊、存儲模塊、射頻模塊、GPRS 無線通信模塊以及其它I /O 接口（圖3）.

圖3 網關的結構

網關的數據流量遠遠高于傳感器節點，需要較強的數據處理與控制能力，因此選用Atmel 公司生產的AT91SAM9261 微處理器。該處理器基于ARM926EJ-S 內核，是一款高性能、低功耗的32 位RISC 嵌入式處理器，時鐘頻率為190 MHz 時，處理能力高達210 MIPS; 外設全部啟動時，工作電流只有65 mA. 射頻收發模塊是CC2430,負責與ZigBee 無線傳感器網絡進行雙向通信。GPRS 無線通信模塊選用Motorola 公司生產的G20,通過GPRS 網絡與監控中心建立連接，實現數據的遠程無線通信。

4 系統工作流程

為了降低能耗，系統采用休眠- 喚醒的工作方式。ZigBee 無線傳感器網絡中的節點并不是總處于工作狀態，只有在接收到監控中心發送的查詢數據命令時，節點被喚醒并轉入工作狀態，完成數據的采集與轉發等工作； 否則，節點將處于休眠狀態[9],系統工作流程如圖4 所示。

系統啟動后，首先完成設備的參數設定等初始化工作。ZigBee 協調器負責建立網絡，并等待其它節點加入網絡，隨后節點進入休眠狀態。監控中心通過GPRS 網絡向ZigBee 網關發出查詢數據的命令之后，協調器對隸屬于它的簇網絡進行通訊廣播，喚醒需要查詢數據的簇首，簇首再向本簇其它節點進行廣播并喚醒休眠節點； 節點采集數據后再發送到簇首，簇首進行數據合成處理后沿原路反饋給網關； 最后，網關再通過GPRS 網絡將數據傳輸?shù)奖O(jiān)控中心。

圖4 系統工作流程

5 結論

本文設計了一種基于ZigBee 無線傳感器網絡的森林環境監測系統，采用星-簇首-路由的拓?fù)浣Y(jié)構，既延長了網絡生命周期，又保證了數據傳輸效率。傳感器節點采用的CC2430 芯片具有低功耗、低成本等特點，適用于只能依靠電池供電的場合。系統能夠?qū)崟r監測大氣相對濕度、溫度等數據，并能通過檢測煙霧濃度實現火災預警，具有很好的實用性[10].

作者：狄飛 張莉君 來源：《福建農林大學學報(自然科學版)》
