解構大唐移動特殊子幀932配置增強技術 顯著提升網絡性能

C114訊 TD-LTE作為TD-SCDMA的演進技術，已經進入了規模應用組網階段。然而，當TD-LTE與TD-SCDMA系統同頻段共存建設時，采用傳統特殊子幀配比模式會導致TD-LTE系統容量存在損失的問題。為此，大唐移動提出了特殊子幀9：3：2配置增強技術方案，可有效提高TD-LTE下行系統容量和資源利用效率，并有力的促進TD-LTE與TD-SCDMA兩網協同發展。

一、特殊子幀配比有利于提升小區吞吐量

TD-LTE與TD-SCDMA同是TDD系統，為了避免系統間存在交叉時隙干擾，在同頻段共存建設時往往會要求TD-LTE系統與TD-SCDMA系統的上下行時隙轉換點對齊。根據當前TD-SCDMA網絡的上下行時隙配比情況，通常TD-LTE網絡會采用傳統的子幀配比對齊模式，即常規子幀配比2（3DL：1UL）、特殊子幀配比SSP5（3：9：2）。但在傳統的子幀配比對齊模式下，特殊子幀中可能將空置6～8個TD-LTE OFDM符號的資源，降低了小區的吞吐量。

為了提高TD-LTE系統的資源利用率，并降低對現有TD-SCDMA網絡的影響，大唐移動提出了特殊子幀932配置增強技術方案。即在不改變TD-SCDMA和TD-LTE普通子幀配置方式的前提下，采用TD-LTE特殊子幀9：3：2配置增強技術方案，同時配合采用TD-SCDMA的UpShifting技術。這樣既可保證TD-LTE與TD--SCDMA兩系統間上下行交叉時隙沒有干擾，而且又充分利用了空閑符號資源，在提升系統資源利用率的同時，提高系統吞吐量。

二、大唐移動特殊子幀9:3:2配置增強技術方案

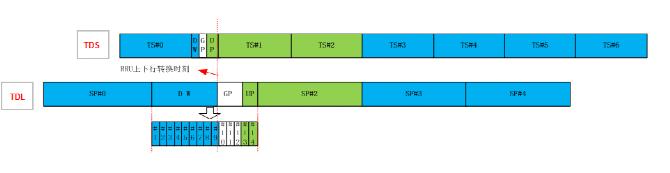

大唐移動特殊子幀9:3:2配置增強技術方案如下圖所示：

為了解決現有9:3:2特殊子幀配置下不能與TD-SCDMA現網配置共存的問題，大唐移動在該方案中針對TD-LTE與TD-SCDMA系統進行了如下增強處理：

•TD-LTE DwPTS處理：按9:3:2配置并通知終端，前9個符號傳輸PDSCH數據，并對第9個符號進行特殊處理，確保不會對TDS時隙1產生干擾

•TD-LTE調度處理：收發校準在固定幀進行，在這些幀DwPTS靜默，不傳輸PDSCH數據

•TD-LTE調度算法優化處理：降低第9個symbol特殊處理對下行解調性能的影響

•TD-SCDMA配置：開啟Upshifting功能，避免TDL下行數據對TDS UpPCH產生影響

•TD-SCDMA校準：收發校準在固定幀進行

•TD-SCDMA測量：不進行UpPTS底噪測量，避免將UpPCH shift回UpPTS

在上述方案中，9:3:2特殊子幀配置是R8協議缺省支持的，無需修改標準和終端。而TD-SCDMA中配置開啟的Upshifting功能也屬于TDS協議標準中的基本功能要求，無需單獨開發實現。與TD-LTE傳統子幀配置模式相比，大唐移動特殊子幀9:3:2配置增強技術方案由于增加了可用于調度業務的下行符號，可顯著提升系統吞吐量性能，理論增益約可達20%左右。

三、浙江外場測試全面檢驗方案可行性

為了進一步驗證該方案的實際性能，大唐移動已在浙江中國移動的外場進行了充分的測試驗證。通過單/多小區環境、空擾/加擾網絡負荷等不同組合方式下，驗證對比了不同特殊子幀配比（3:9:2和9:3:2）的LTE系統性能，以及不同配比下TD-LTE系統對TD-SCDMA網絡的影響；充分論證了大唐移動特殊子幀9:3:2配置增強技術方案在現網應用的可行性。

其中，在進行定點單雙用戶下載性能測試時，大唐移動分別在鄰區空擾和加擾場景下，驗證了單雙用戶在好中差點的性能。結果表明，與傳統特殊子幀配比（3:9:2）相比，大唐移動特殊子幀9:3:2配置增強技術對空擾和加擾場景下的平均增益平均可達20%左右；對小區吞吐量平均增益約為25%，空擾拉網吞吐量平均增益約為20%。

此外，通過終端多次撥測和KPI指標分析，大唐移動還測試驗證了不同特殊子幀配比下TD-LTE系統對TD-SCDMA網絡的影響。測試結果顯示，在測試片區開啟大唐移動932特性后，TD-SCDMA現網KPI指標和開啟前保持一致，且周圍的TDS基站的干擾水平?jīng)]有抬升。

4G TD-LTE網絡的建設基于2G/3G網絡，大唐移動作為致力于TDD發展的核心設備廠商，在4G網絡建設初期，就充分考慮到了網絡的協同與演進問題。從最初的雙模平滑演進、到雙模協同優化，再到雙模小基站產品、3D MIMO技術方案，可以說大唐移動始終站在運營商的角度，充分利用現有資源，做好網絡結構調整，實現多系統資源共享。

此次大唐移動推出的特殊子幀9:3:2配置增強技術方案，不僅對終端沒有要求，更無需站點改造，僅通過軟件配置即可方便快捷的實現。有效提高TD-LTE下行系統容量，且節省TD-LTE建網成本，對促進TD-SCDMA與TD-LTE兩網協調發展，具有較高的現實意義。
