EGPRS無線網絡規劃

摘要　隨著GSM用戶對無線數據業務提出更高要求，基于GSM網絡的增強數據率解決方案逐漸被運營商引入，作為移動通信平滑演進的過渡解決方案。本文介紹了EGPRS的技術特點、著重分析了EGPRS網絡規劃的主要特點，并和傳統GSM網絡規劃方法進行比較分析。

EGPRS也被大家稱為EDGE，EGPRS是一種GSM網絡的數據增強技術，在數據傳輸時采用8PSK調制替代GSM的GMSK調制，協議向下兼容GMSK調制方式，在實際使用中能提高GPRS的數據傳輸速度2～4倍，能夠使GSM網絡的數據傳輸能力提高到和cdma 1x類似的水平。

EGPRS作為GPRS的進化，采用了以下技術，使得EGPRS能夠在GSM 200K頻點帶寬上提供更高的速率和性能。

（1）調制方式：GPRS使用GMSK調制解調，EGPRS采用8PSK調制解調，每一個符號上調制了3bit，相比于GPRS數據速率可提高近3倍，理論上單時隙最高可達到59.2kbit/s的應用層數據傳送速率。

（2）提供多種編解碼方式（MCS1～9）：如表1所示，MCS 1～9這9種不同的編碼方式采用了不同的冗余數據，從MCS1到MCS9冗余數據逐漸減少，MCS9的傳輸速率、效率最高，9種編碼方式分別屬于不同的系列A、B和C。

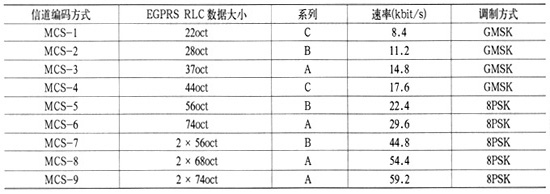

表1　編解碼方式

（3）鏈路質量控制：鏈路質量控制主要有LA（鏈路自適應）和IR（遞增冗余重傳）。LA是在EGPRS中，系統會根據當前鏈路的性能特點，選擇最合適的MCS，能克服信號的慢衰落，從而提高當前信道的吞吐量；IR是為了增強鏈路性能（能克服信號的快衰落），在物理層采用的一種技術，通過在需要的時候重傳采用不同打孔的相同數據，使數據能夠在接收端被正確還原。

（4）動態Abis技術：與傳統的語音業務共享Abis鏈路，采用共有的Abis時隙池，節省基站傳輸資源，同一個基站中所有鏈路共享；同時根據MCS編碼方案需要的實際大小，進行動態分配。

（5）其它一些技術：在EGPRS數據傳輸重傳機制中，可以采用和上次不同的CS方式；EGPRS尋址窗口大小可以從64增加到1024以避免信令的延遲等。

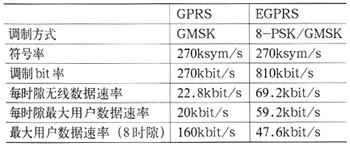

表2　GPRS和EGPRS在調制方式和數據速率方面比較

2、EGPRS無線網絡規劃

EGPRS無線網絡規劃主要涉及到3個大的方面：覆蓋、容量和頻率規劃，并且要關注引入EGPRS以后，對整個通信網絡的影響。

2.1　覆蓋規劃

2.1.1　覆蓋區域

EGPRS網絡與GPRS網絡是基于同一個GSM網絡平臺，但EGPRS與GPRS相比在應用場合上不一樣：GPRS提供的是中低速率的服務，適合對數據速率要求不高的地區；EGPRS提供的是中高速率的服務，適合對數據速率要求較高或數據吞吐量較大的地區。

在EGPRS網絡建設的初期，著重考慮有潛在EGPRS業務需求的地區，例如城市市區、大中型企業、高校、機場、中大型車站、熱點基站小區等；在建設中期，可以根據各個地區數據業務發展情況，做統計分析，逐步由中心向周邊擴展。

2.1.2　無線傳播模型

EGPRS能夠提供多種速率數據業務，不同的業務對接收機靈敏度的要求不同，這個特點決定了EGPRS覆蓋規劃與GSM網絡有所不同。

對于EGPRS網絡來說，接收機的接收功率計算公式如下：

接收機接收功率=發送機輸出功率-EGPRS中back-off值-發送端的合路器、濾波器損耗-發送端的跳線、接頭、饋線等損耗+發送端的天線增益-路徑損耗+遞增冗余重傳增益-快衰落裕量+接收端的天線增益-接收端的跳線、接頭、饋線等損耗-接收端的合路器、濾波器損耗

其中：EGPRS中back-off值是為提高數據速率EGPRS中使用了8PSK調制方式放大器的工程余量。與GMSK相比，在8PSK中輸出功率隨輸入功率變化時，平均值和峰值之間有2～4dB（back-off）差異，由于輸出功率的線性要求，需要預留出一定的余量（back-off）以避免功放達到飽和而使輸出失真。由于失真的存在，在進行EGPRS鏈路預算時，TXpower應該是最大功率減去back-off值。通常back-off取值為3.2dB，遞增冗余重傳增益通常取值為2dB。

根據Okumura-Hata模型，路徑損耗和傳播距離關系：

Lb=69.55+26.161lgf-13.821lghb-a(hm)+(44.9-6.55lghb)(lgd)　�。�1）

其中：a(hm)為移動臺高度修正因子，單位為m；f中心頻率，單位為MHz；d為傳播距離，單位為km；hb、hm分別為基站、移動臺天線有效高度，單位為m。

EGPRS基站的覆蓋范圍，可以用Okumura-Hata模型進行傳播模型校正后，來進行覆蓋預測。一般城區業務速率在MCS5時候的覆蓋半徑大概是1km左右，MCS9時下降到450m左右。

2.2　頻率規劃

2.2.1　頻率規劃原則

EGPRS的技術特點決定了EGPRS在只有干擾較小的無線環境里，才能支持高速率的數據傳輸，充分發揮EGPRS的優勢，也就是說對頻率規劃質量的要求更高了；同時，EGPRS網絡是基于GSM網絡平臺，與GSM的語音業務、GPRS數據業務共用現有GSM頻率資源。在做頻率規劃的時候有如下原則。

（1）不影響現有的GSM網絡基本語音業務。

（2）盡量減少網內頻率干擾。

（3）和GSM網絡頻率規劃綜合考慮。

（4）若使用GSM網頻點分配中的BCCH頻點，需要和不使用比較孰優孰劣。

（5）在允許的情況下，開通EGPRS的小區不單獨分配一個頻點，而與語音業務共用頻點。

在做頻點規劃的時候，還需要針對不同廠家的設備，進行特殊考慮，例如有的廠家設備不能將EGPRS業務和語音業務共用一個頻點。

2.2.2　C/I要求

在EGPRS無線網絡中，越高的數據速率需要越強的C/I，也就是抗干擾的能力越弱。為獲得較好的性能，至少能達到MCS5編碼速率，通常要求有15dB以上的載干比。

寬松的復用模式意味著較小的干擾，但是需要更寬的頻帶，頻譜利用率會下降。如果將PDCH配置在BCCH頻點上，或者進行獨立的頻率規劃，理論上在上下行方向沒有新增干擾，但前者在BCCH沒有備份載頻的情況下無法提供足夠安全性，后者對網絡帶寬產生浪費。

2.3　容量規劃

EGPRS網絡的容量規劃，理論上是根據覆蓋規劃的單小區覆蓋面積和數據業務的分布密度來估算單小區的每種數據業務話務量，通過將等效轉換的方式將多種業務的話務量折算為一個值，最后根據輸入的GoS值、Erl B公式來計算需要的信道數，但傳統的Erl B公式只適用于基于電路交換的業務和單一類型的業務，EGPRS網絡可支持多種速率的數據業務，因此采用Erl B公式或其改良公式來估算EGPRS網絡的話務量將產生較大的誤差。目前在對混合數據業務的研究方法中，坎貝爾算法（專利技術）是一種應用較多、且仿真效果較好的方法。

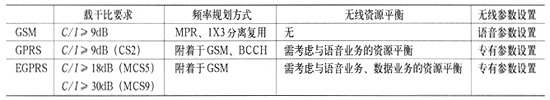

表3　EGPRS與GSM的異同

EGPRS容量設計流程如圖1所示。

圖1　EGPRS容量設計流程

主要的輸入?yún)��?shù)如下。

（1）話務模型：

*終端用戶數量，主要含支持EGPRS電話、計算機終端PC卡；

*忙時GPRS/EGPRS話務量。

（2）網絡效率：

*無線環境（C/I等）；

*用戶行為；

*TBF DL設置。

*PDCH效率。

*覆蓋范圍內小區數量。

*PDCH最大吞吐率。

可以得到需要的PDCH數量：

每小區需要PDCH數量=話務量/（PDCH最大吞吐率×網絡效率）/PDCH效率。

2.4　EGPRS時隙配置

2.4.1　EGPRS信道配置策略

（1）采用EGPRS相對優先策略：

*EGPRS信道設置為相對優選信道；

*GPRS業務可以占用EGPRS信道，如果有EGPRS用戶登陸，GPRS業務能夠遷徙出EGPRS信道。

（2）EGPRS信道占用頻點選擇：在初期要根據開通區域范圍，考慮使用非BCCH頻點或者BCCH頻點。

2.4.2　EGPRS時隙配置

很多地區EGPRS為初次開通，目前還沒有現網業務模型和數據，EGPRS的業務發展前景還沒有得到驗證，同時移動用戶對GPRS的服務質量也提出了較高的要求。現網既要考慮能提供較高質量的GPRS業務，保持GPRS業務的良好增長，還要考慮在開啟EGPRS之后會進一步增加靜態信道數，以及以上兩點將會對本小區話音業務所造成的影響。

（1）EGPRS時隙配置：

*時隙總數：時隙總數為靜態時隙數和動態時隙數之和。普通小區可按照4個左右時隙配置，對于少數數據重點保障或熱點小區，可以配置到8個時隙。此部分小區可由各個地區結合實際確定；

*靜態時隙數：建設方案中的取值參考當前小區忙時PDCH占用數設置。工程后根據業務發展和信道占用和擁塞情況進行優化調整。

（2）GPRS時隙配置：

*建設方案中的時隙配置可以取GPRS的現網配置；

*預測GPRS業務發展趨勢和EGPRS的建設統一考慮。

3、引入EGPRS對網絡的影響

在GPRS基礎上升級到EGPRS不需要增加新的網絡單元，也無需更改現有的無線網絡規劃；EGPRS對空中接口做了改動，需要更換基站載頻、進行軟件升級等；在無線鏈路上，新增有關EGPRS的無線參數需要配置，如鏈路質量控制，多時隙利用和系統輔助小區更新參數等。

3.1　對語音業務的影響

靜態PDCH信道數量變化對話音容量的影響如表4所示。

表4　靜態PDCH信道數量變化對話音容量的影響

從表4可以看出：對于一個小區而言，每小區的載頻數越多，開同樣數目靜態信道對其語音業務的影響越小。一般在EGPRS建設初期，開啟EGPRS的小區，基本上載頻數都在4以上，故EGPRS/GPRS對于語音業務的影響不大。

3.2　對基站Abis口需求

引入EGPRS后一般會增加1～2個E1的傳輸鏈路，現有基站傳輸主要滿足的是話音業務和中低速率數據業務，在采用信令壓縮的時候，1個E1能滿足12個TRX，不采用信令壓縮的時候，能滿足10個TRX，引入EGPRS以后，建議采用非信令壓縮的方式傳輸。

另外，各廠家的設備對Abis的傳輸需求可能有不同的算法，主要的區別在于PD C H對64K時隙的利用率、信令上，和語音相結合計算基站的Abis口需求。

4、小結

EGPRS網絡規劃在初期建設的時候，需要參考GSM、GPRS網絡等傳統規劃方法，并在此基礎上進行了延伸。與GSM網絡規劃不同的是，在EGPRS網絡中，網絡的覆蓋、編碼方式和容量三因素相互影響，在規劃時需同時考慮。

（1）吞吐率越高，覆蓋范圍越小、用戶數越少。

（2）覆蓋范圍越大，吞吐率越低，編碼方式越低。

（3）用戶數越大，覆蓋范圍越小，吞吐率越低。

在實際的網絡規劃中，一般取典型值，例如采取MCS5的編碼方式，簡化規劃過程。
